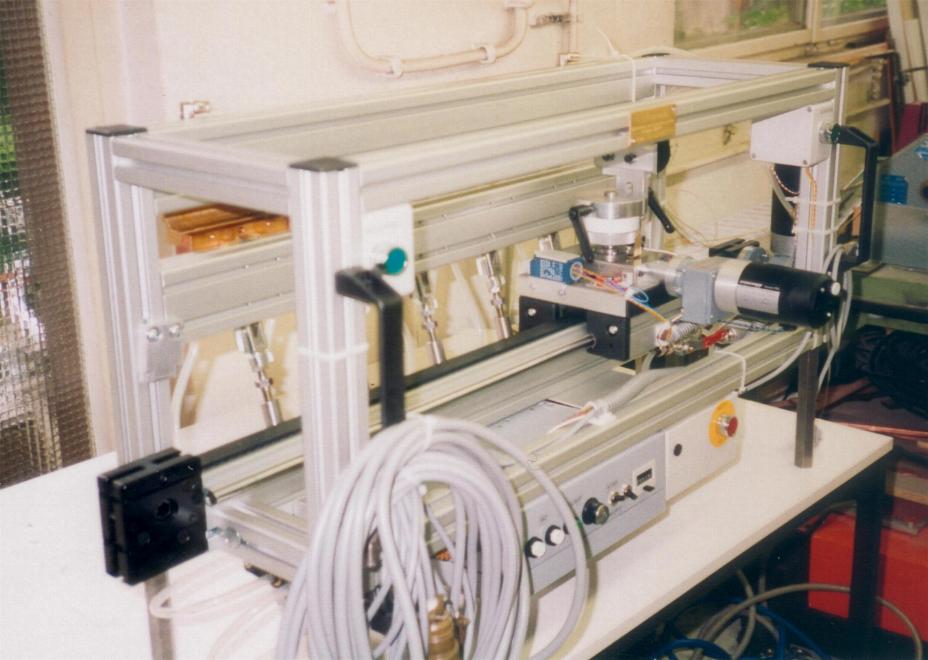

Schweißvorrichtung für Wärmetauscher in Kraftwerken

Alu-Rahmen L: 2050 mm, B: 450 mm, H:640 mm

Kupferschienen und Schweißbacken,

Spannhub: 5 mm

Anpresskraft: 20000 N bei einem

Luftdruck von 5 bar

Schweißhub = X-Achse 1800 mm mit voreinstellbarer Geschwindigkeit: 0,2 - 1,2 m/min

Eilgang 2,4 m/min, beim Zurückfahren

Y-Achse von Hand zustellbar einschl. 2 Schweißschlitten

Schweißpistolen auf dem Y-Schlitten voreinstellbar geklemmt
